精密空調機組及零部件相關專業術語

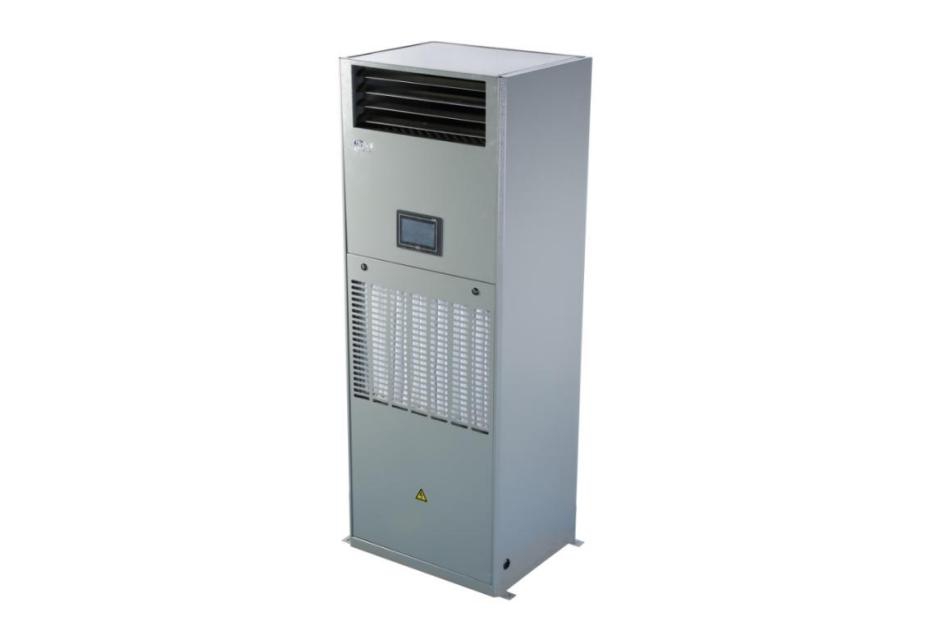

精密空調是指一種可以向機房提供空氣循環、空氣過濾、冷卻、再熱及進行溫度、濕度控制的空氣調節機。
1、制冷型式 Cooling Type
風冷Air-cooled
風冷系統包括精密空調室內機和配套的室外機，室外機利用空氣進行冷卻，空調機組通過室外機將機房內的熱量散發到室外空氣中。
水冷Water-cooled
水冷系統包括精密空調室內機和冷卻塔，冷卻塔向精密空調室內機提供冷卻循環水，空調機組通過冷卻循環水將機房內的熱量散發到室外空氣中。
冷凍水Chilled Water
冷凍水系統包括精密空調室內機和冷水機組，冷水機組向精密空調室內機提供冷凍循環水，空調機組通過冷凍循環水將機房內的熱量散發到室外空氣中
雙冷源 Double cold source
雙冷源系統分為風冷雙冷源、水冷雙冷源和冷凍水雙冷源。風冷雙冷源機組是在風冷機組的基礎上再加一套獨立的冷凍水盤管系統，水冷雙冷源機組是在水冷機組的基礎上再加一套獨立的冷凍水盤管系統，冷凍水雙冷源機組具有兩套獨立的冷凍水盤管系統。
自然冷 Free Cooling
常見的自然冷源系統分為風冷自然冷冷水主機+精密空調室內機和精密空調室內機+干冷器兩種。其中，前者精密空調室內機為冷凍水精密空調機組，后者精密空調室內機具有兩套獨立的制冷系統，系統能自動根據節能條件在兩個系統之間切換，達到最大節能效果和保證機器可靠運行之間平衡。
2、器件 Component
壓縮機Compressor
空調中的重要組成部件，用于給氣態制冷劑增壓，精密空調常用的壓縮機包括渦旋壓縮機（scroll compressor）和轉子壓縮機（rotor compressor）。
蒸發器Evaporator
室內側進行換熱的主要部件，內走制冷劑吸熱，外部表面吹過空氣放熱，形成熱交換。
冷凝器Condenser
室外側進行換熱的主要部件，內走制冷劑吸熱，外部表面吹過空氣放熱，形成熱交換。
球閥Ball Valve
安裝在制冷系統管路上，控制冷媒的通斷，起到開關的作用。
干燥過濾器Fliter Driers
安裝在制冷系統管路上，用于干燥、過濾制冷劑。
視液鏡Sight Glass
安裝在制冷系統管路上，用于充注冷媒時把握充注量，以及隨時觀察系統冷媒情況。
膨脹閥Thermostatic Expansion Valve
安裝在制冷系統管路上，起到節流降壓的作用，分為熱力膨脹閥（thermostatic expansion valve）和電子膨脹閥（electronicexpansion valve）兩種。
加濕器 Humidifier
當室內濕度較低時，給室內空氣加濕的設備，精密空調常用的加濕器分為電極式加濕器（electrode humidifier）和紅外線加濕器（infraredhumidifier）。
加熱器 Heater
當室內溫度較低時，給室內空氣加熱的設備，精密空調常用的加熱器分為鋁翅片式加熱器（aluminum finned heater）、PTC式加熱器（PTC heater）和不銹鋼繞片式加熱器（stainless steer roundplate heater）。
風機Fan
機組內部空氣循環的動力設備，按氣體流動方向分為離心風機（centrifugal fan）和軸流風機（axial fan）；按電機的電源形式分為AC風機（AC fan）和EC 風機（EC fan），AC風機的電機為交流電機，EC風機的電機為直流電機，具有節能高效的特點；離心風機按結構形式分為外轉子直聯離心風機和皮帶傳動離心風機；
低溫組件Lee-Temp Package
為保證室外溫度超低（-20℃以下）時，空調仍然能正常啟動的組件。
延長組件 Extension of the component
用于風冷機組，當室內外機的連管等效長度超過30m時，必須在制冷系統管路上安裝延長組件，一套延長組件包括單向閥（check valve）和電磁閥(solenoid valve)。
單向閥 Check Valve
安裝在制冷系統管路上，制冷劑只能沿進口流動，防止制冷劑無法回流的裝置。
電磁閥 Solenoid Valve
安裝在制冷系統管路上，控制制冷劑的通斷，起到開關作用。
漏水檢測器 Flooding sensor detector
用于監測空調機組是否存在漏水問題。
3、送風方式 Airflow Supply Type
主要是針對空調的出風口位置及出風方向而言，是空調選型的一個重要考慮點。

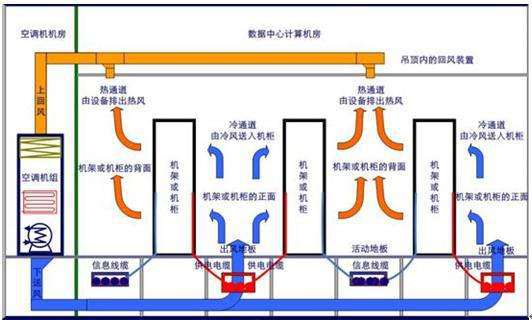

下送風Downflow Supply
應用于帶靜電地板（也有叫靜壓地板）的機房。
空調下部出風，送入靜電地板下，機柜進風側靜電地板開孔，冷氣流往上送到機柜前方，機柜吸收冷氣冷卻電子元器件，排出的熱氣從空調頂部返回空調，形成一個氣流循環。

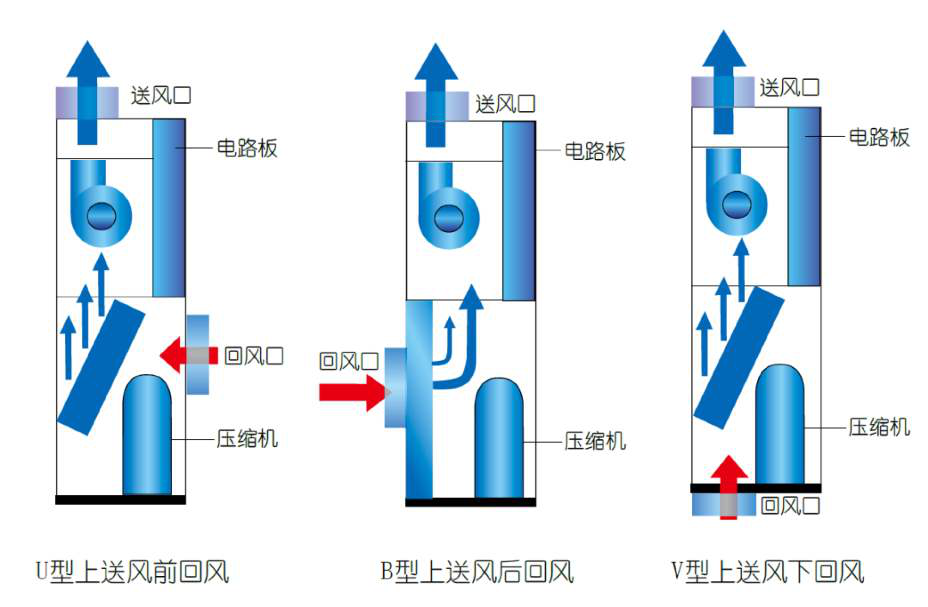

上送風Upflow Supply
應用于帶天花板送風或者風管送風的機房。
上前送風Top Front Supply
應用于不帶天花、風管、靜電地板的敞開空間小機房小基站。
空調頂部加一個風帽組件，從空調上部前方送風，冷氣流直接送到機柜前方，機柜吸收冷氣冷卻電子元器件，排出的熱氣從空調下部前方返回空調，形成一個氣流循環。
水平送風 Horizontal Airflow Supply
應用于空調與機柜并排放置的情況。
空調在整個高度方向上將冷風水平送出，冷氣流送到機柜前方，機柜吸收冷氣冷卻電子元器件，排出的熱氣從空調后部返回空調，形成一個氣流循環。
4、應用 Application
靜電地板Raised Floor
機房建設中采用下走線的多用靜電地板，靜電地板與地板之間有一個架空層用于走線、水管、空調管道等，使得機房建設更美觀。
熱負荷Heat Load
機房中產生的熱量總和。包括設備散熱、墻體等維護結構與外界的傳熱、人員散熱等。
高熱密度High Density Load
單臺機柜擺放服務器多，并且單臺服務器功率大，散熱量大。
冷/熱通道 Cold/Hot Aisle
機房中機柜的放置一般是采用背對背，頭對頭的放置，頭對頭的通道部分稱為冷通道。背對背的通道部分稱為熱通道。
冷/熱通道遏制 Cold/Hot AisleContainment
機房中為了節能一般會把整個冷通道或者熱通道密封住，把氣流遏制在通道內減少冷風與熱風混合。
正/負落差 Positive/NegativeFall
正落差指室外機安裝的位置比室內機高。負落差指室外機安裝的位置比室內機低。
存油彎Oil Trap
內外機安裝垂直高度超過10m時,氣管在每6m的垂直高度位置上安裝存油彎，以便油能順利返回壓縮機潤滑。

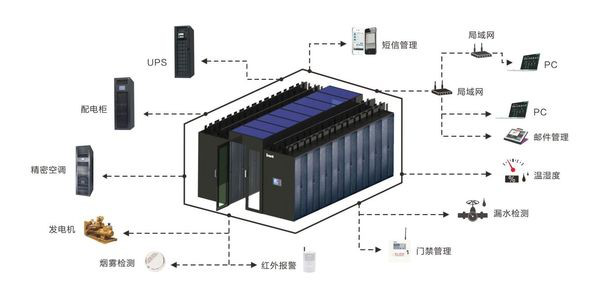

監控Monitoring
使用遠程終端機對空調進行遠程管理、控制，無需到機器上操作。
備份輪值Standby-Rotation
為確保機房可靠性，根據機房的可靠等級對空調進行N+1、2N或者2N+1的備份，一臺發生故障后備份的機組運行。為保障機組壽命，即使無故障也會在主機與備份機之間進行某些時間段的輪換工作。
